概述 |
CFSE双转子流量计（以下简称流量计）是一种设计独特、经过精密加工装配的新型容积式流量计。一对螺旋转子是计量腔体内唯一的运动体，起到分割、测算、运送和排泄被测液体的作用。该型号流量计在结构上增加了定位齿轮，使两只转子间在转动时达到彼此互不接触。该流量计工作时运转平稳、噪音低、磨损少、准确度高，粘度适应性强，可以允许被测液体中的微细颗粒通过，从而不易卡表。该流量计经过化学镀镍处理，因此具有防腐、耐磨的特性，可代替不锈钢材质的流量计。
该流量计的特点是：
1. 适用于稀油、轻质油、稠油、含砂量大、含水量大的原油，被测量液体的粘度范围大。
2. 流量计通过的液体流量大，最大流量是同通径普通容积表的二倍左右。
3. 使用寿命长，准确度高，可靠性强。
4. 压内损失极小。
5. 有线远传最长距离为1000米，脉冲信号输出N=0.1L（一个脉冲为1N），可直接与计算机联网。
6. 本安防爆IaⅡCT4（本质安全型）；防护IP65。 |
|
工作原理 |
|

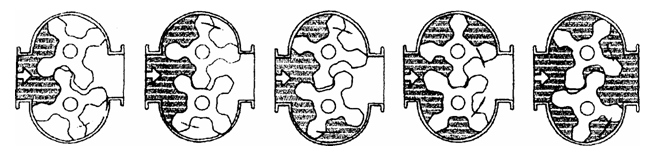

如下图所示，该流量计通过一对回转的特殊螺旋转子，直接测量液体流量的容积。流量计对流体流量的测定是在计量腔体内完成的。一对螺旋转子在液体的压力下转动，转子与计量腔壁间形成的封闭空间（图阴影部分）每回转一次排出8倍阴影体积。因此根据这一关系，只要计量转子回转的次数，即可计算出流量累积量，根据每秒的转数，即可测出瞬时流量。 |
|
|
|
技术性能 |
1. 公称通径及流量范围
公称通径及流量范围见表一 |
|
表 一 |
|
公称通径mm |
流量范围(m³/h) |
|
0.3mpa.s以下 |
0.3~2mpa.s |
2~5mpa.s |
5~15mpa.s |
15~50mpa.s |
50~400mpa.s |
400~1000mpa.s |
1000~1500mpa.s |
1500~2000mpa.s |
|
LPG |
汽油 |
煤油 |
轻柴油 |
A重油 |
B重油 |
C重油 |
高 粘 度 液 体 |
|
8 |
0.04~0.4 |
0.04~0.4 |
0.04~0.4 |
0.04~0.4 |
0.03~0.3 |
0.03~0.3 |
0.03~0.3 |
0.03~0.3 |
|
15 |
0.25~2.5 |
0.25~2.5 |
0.25~2.5 |
0.3~3.0 |
0.3~3.0 |
0.3~3.0 |
0.3~3.0 |
0.25~1.5 |
|
25 |
0.6~6 |
0.6~6 |
0.6~6 |
0.6~6 |
0.6~6 |
0.6~6 |
0.6~6 |
0.5~5 |
0.5~4 |
0.5~3 |
|
40 |
5~20 |
4.5~20 |
4~20 |
3~20 |
2.5~20 |
2.5~20 |
2.5~20 |
2~13 |
2~12 |
2~10 |
|
50 |
6~30 |
5~30 |
5~30 |
4~30 |
4~30 |
4~30 |
3~30 |
2.5~25 |
2.5~20 |
2.5~15 |
|
80 |
30~80 |
20~80 |
15~80 |
12~~80 |
10~80 |
8~80 |
6~80 |
5~55 |
5~45 |
5~39 |
|
100 |
50~180 |
35~180 |
25~180 |
20~250 |
17~250 |
10~250 |
8.5~250 |
8.5~130 |
8.5~110 |
8.5~97 |
|
150 |
70~260 |
50~260 |
40~260 |
30~260 |
20~340 |
17~340 |
15~340 |
12~190 |
12~160 |
12~140 |
|
200 |
100~380 |
70~380 |
55~380 |
45~500 |
35~500 |
30~500 |
25~500 |
25~280 |
25~220 |
25~200 |
|
250 |
200~630 |
140~630 |
110~630 |
90~800 |
70~800 |
55~800 |
45~800 |
45~460 |
45~380 |
45~340 |
|
300 |
300~980 |
210~980 |
170~980 |
140~1100 |
110~1100 |
90~110 |
65~1100 |
65~720 |
65~590 |
65~520 |
|
注: 1.以上为准确度0.5级的流量计流量范围。
|
|
2.如准确度为0.2级的流量计,流量范围上限值不变,下限值按量程比1：5计算,如准确度为0.1级按1:3计算。
|
|
