外形及安装尺寸
 |
|
零件名称 |
材质 |
|
螺母 |
ABS |
|
止档 |
|
浮子 |
|
接管 |
|
锥管 |
AS |
|
密封圈 |
天然橡胶 |
|
 |
|

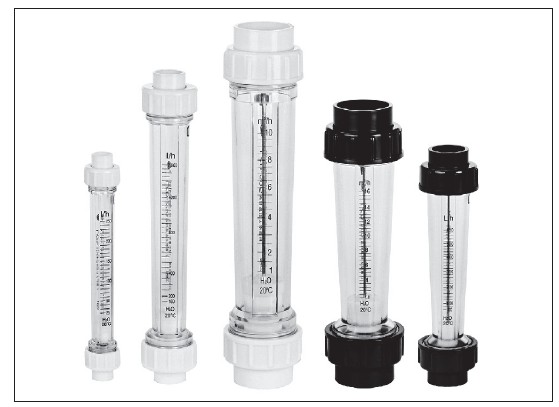

概述：
LZB-（）S型塑料管浮子流量计重量轻，耐腐蚀，不易破碎，无毒无味，使用方便，主要用于化工、轻工、医药、食品、环保等部门
|
|

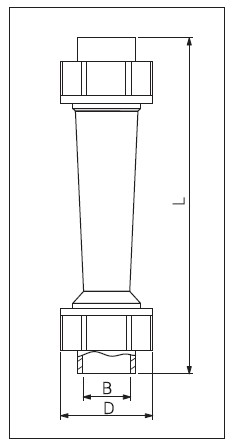

短管型
|
通径 |
型号 |
测量范围 |
尺寸 |
焊接管规格 |
螺纹规格 |
准确度等级 |
耐压Mpa |
温度℃ |
|
L |
B |
D |
|
DN15 |
LZB-15S |
6-60L/h
10-100L/h |
200 |
20 |
45 |
20 |
G1/2" |
4 |
≤0.6 |
0~40（介质为水或弱酸弱碱） |
|
DN25 |
LZB-25S |
0.1-1m³/h
0.16-1.6m³/h
0.25-2.5m³/h |
226 |
32 |
60 |
32 |
G3/4" |
|
DN32 |
LZB-32S |
0.4-4m³/h
0.6-6m³/h |
288 |
40 |
74 |
40 |
G1" |
|
DN50 |
LZB-50S |
1-10m³/h
1.6-16m³/h |
341 |
63 |
98 |
63 |
G11/2" |
|
DN65 |
LZB-65S |
5-25m³/h
8-40m³/h
12-60m³/h |
430 |
75
|
122 |
75 |
G2" |
|
长管型
|
通径 |
型号 |
测量范围 |
尺寸 |
焊接管规格 |
螺纹规格 |
准确度等级 |
耐压Mpa |
温度℃ |
|
L |
B |
D |
|
DN15 |
LZB-15S |
10-100L/h
16-160L/h
25-250L/h
40-400L/h
60-600L/h |
280 |
20 |
45 |
20 |
G1/2" |
4 |
≤0.6 |
0~40（介质为水或弱酸弱碱） |
|
DN25 |
LZB-25S |
100-1000L/h
160-1600L/h
250-2500L/h
300-3000L/h |
380 |
32 |
68 |
32
|
G3/4" |
|
DN50 |
LZB-50S |
0.4-4m³/h
0.6-6m³/h
1-10m³/h
1.6-16m³/h |
435 |
63 |
98 |
63 |
G11/2" |
|

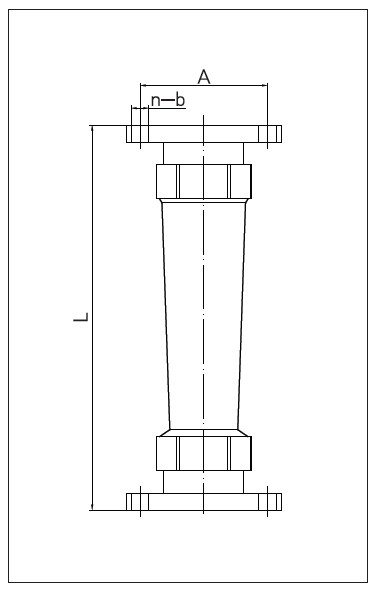

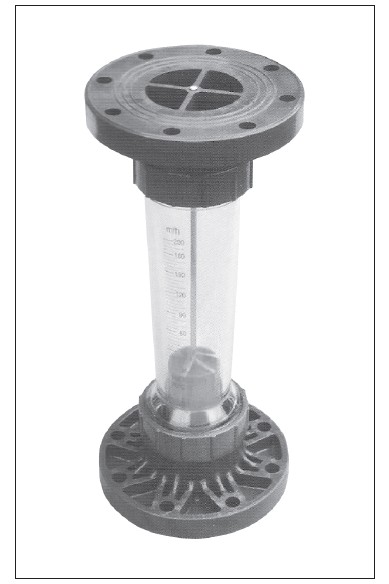

外形及安装尺寸
|
技术参数
|
通径 |
型号 |
测量范围 |
尺寸 |
准确度等级 |
耐压Mpa |
温度℃ |
|
L |
A |
n-b |
|
DN15 |
LZB-15S |
6-60L/h
10-100L/h |
240 |
Φ 65 |
4- Φ 14 |
4 |
≤0.6 |
0~40（介质为水或弱酸弱碱） |
|
|
320 |
|
DN25 |
LZB-25S |
0.1-1m³/h
0.16-1.6m³/h
0.25-2.5m³/h |
282 |
Φ 85 |
4- Φ 14 |
|
|
432 |
|
DN32 |
LZB-32S |
0.4-4m³/h
0.6-6m³/h |
351 |
Φ 100 |
4- Φ 18 |
|
|
|
DN50 |
LZB-50S |
1-10m³/h
1.6-16m³/h |
425 |
Φ 125 |
4- Φ 18 |
|
|
519 |
|
DN65 |
LZB-65S |
5-25m³/h
8-40m³/h
12-60m³/h |
528 |
Φ 145
|
4- Φ 18 |
|
DN100 |
LZB-100S |
8-50m³/h
14-90m³/h
16-120m³/h |
555 |
Φ 180 |
8- Φ 18 |
|
DN125 |
LZB-125S |
25-150m³/h
25-180m³/h
25-200m³/h |
555 |
Φ 210 |
8- Φ 18 |
|
DN150 |
LZB-150S |
25-150m³/h
25-180m³/h
25-200m³/h |
555 |
Φ 240 |
8- Φ 18 |
|
