概述:
塑料管浮子流量计具有重量轻,耐腐蚀,不易破碎,无毒无味,使用方便等特性,适用于化工,轻工,医药,食品,环保等部门,材质由AS,ABS制成,有较好的耐腐性能,可以测量水或者弱酸、弱碱等介质。
塑料管浮子流量计连接方式可分为:焊接、螺纹和法兰连接三种。
原理:

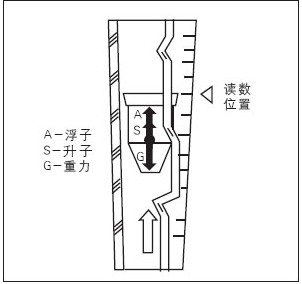

塑料管浮子流量计成丰仪表的一款变面积式流量计,主要由一根自下而上扩大的ABS/AS锥形管和一只可随流体流量大小上下移动的浮子组成。当流体自下而上流经锥管时,流体动能在浮子上产生的升力S和流体的浮力A使浮子上升,当升力S与浮力A之间和等于浮子自身重力G时,浮子处于平衡,稳定在某一高度位置上,锥管上的刻度指示流体的流量值。如图所示
通径 | 型号 | 测量范围 | 尺寸 | 准确度等级 | 耐压Mpa | 温度℃ | ||
L | A | n-b | ||||||
DN15 | LZB-15S |
6-60L/h 10-100L/h |
240 | Φ 65 | 4- Φ 14 | 4 | ≤0.6 | 0~40(介质为水或弱酸弱碱) |
320 | ||||||||
DN25 | LZB-25S |
0.1-1m³/h 0.16-1.6m³/h 0.25-2.5m³/h |
282 | Φ 85 | 4- Φ 14 | |||
432 | ||||||||
DN32 | LZB-32S |
0.4-4m³/h 0.6-6m³/h |
351 | Φ 100 | 4- Φ 18 | |||
DN50 | LZB-50S |
1-10m³/h 1.6-16m³/h |
425 | Φ 125 | 4- Φ 18 | |||
519 | ||||||||
DN65 | LZB-65S |
5-25m³/h 8-40m³/h 12-60m³/h |
528 |
Φ 145 |
4- Φ 18 | |||
DN100 | LZB-100S |
8-50m³/h 14-90m³/h 16-120m³/h |
555 | Φ 180 | 8- Φ 18 | |||
DN125 | LZB-125S |
25-150m³/h 25-180m³/h 25-200m³/h |
555 | Φ 210 | 8- Φ 18 | |||
DN150 | LZB-150S |
25-150m³/h 25-180m³/h 25-200m³/h |
555 | Φ 240 | 8- Φ 18 |
