概 述
|
FA24型玻璃转子流量计是采用国际工艺和设备制造的产品，质量性能达到国际水平，精度等级高，采用独特的设计，法兰接头可以旋转以调节四只安装孔，在不把流量计撤出管道的情况下，可方便的更换锥管 和浮子。
可加装标尺板。 |
|
|

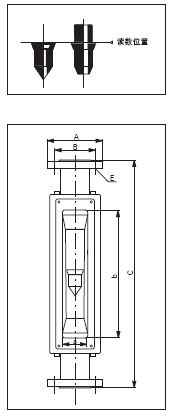

外形及安装尺寸 |
|
|
|
|
|
通 径 |
窗口尺寸
（a×b） |
C |
B |
A |
E |
重量
(kg) |
|
DN15 |
37×302 |
500 |
Φ65 |
Φ95 |
4-Φ14 |
6 |
|
DN25 |
52×294 |
500 |
Φ85 |
Φ115 |
4-Φ14 |
10 |
|
DN40 |
64×278 |
500 |
Φ110 |
Φ145 |
4-Φ14 |
13 |
|
DN50 |
94×266 |
500 |
Φ125 |
Φ160 |
4-Φ18 |
18 |
|
DN80 |
132×302 |
500 |
Φ150 |
Φ185 |
4-Φ18 |
32 |
|
注：法兰标准GB/T9119-2000
DN(15～50), PN1.0MPa DN80 PN0.6MPa |
|
|
|
型号规格与技术参数 |
通 径
(mm) |
型 号 |
测量范围 |
压损
(Pa) |
最大压力
(MPa) |
最高温度(℃) |
准确度等级 |
|
水(20℃)L/h |
空 气
(20℃ 101325Pa)m3/h |
|
DN15 |
FA24-15
FA24-15F |
10～100
16～160
25～250
40～400
63～630 |
0.12～1.2
0.2～2
0.3～3
0.5～5
0.8～8
1.2～12
2～20 |
1100
1200
1700
2000
2500
3000 |
1.0 |
120 |
2.5 |
|
DN25 |
FA24-25
FA24-25F |
63～630
100～1000
160～1600
250～2500 |
2～20
3～30
5～50
6～60 |
2800
4000
5000
6000 |
1.0 |
|
DN40 |
FA24-40
FA24-40F |
250～2500
400～4000 |
5～50
8～80
12～120 |
3400
4000
5000 |
0.9 |
|
DN50 |
FA24-50
FA24-50F |
630～6300
(1～10)m3/h |
12～120
20～200
30～300 |
4800
6500
8500 |
0.7 |
|
DN80 |
FA24-80
FA24-80F |
(1.6～16)m3/h
(2.5～25)m3/h
(8～40)m3/h |
|
8000
9000
9600 |
0.5 |
|
注：1、进入流量计流体的压力，液体至少是压损的两倍，气体必须超过5倍压损。
2、需准确度等级1.5级，请在订单上注明。
3．耐腐型四氟浮子流量比普通型低一流量等级。 |
|
|

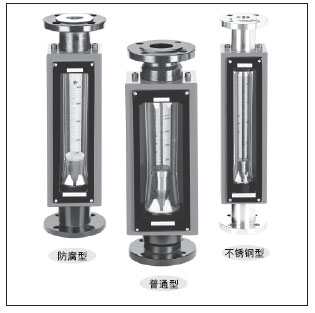

全不锈钢型FA24-()B/BF FA24-()Bo/BoF |
法兰、浮子、导杆、支承板及螺栓等均为不锈钢304(1Cr18Ni9Ti)，型号为FA24-()B。
接液材质如需选用316，则型号为FA24-()B0，需定做。
如需不锈钢内衬PTFE，则型号为FA24-()BF(316为B0F)，需定做。 |
|
零 部 件 |
|
型 号 |
浮 子 |
基 座 |
止 档 |
密封圈及垫片 |
导 杆 |
FA24 - 15、25 、
40 、50、80 |
1Cr18Ni9Ti
不锈钢 |
铸 铁 |
氟塑料 |
耐高温橡胶 |
1Cr18Ni9Ti
不锈钢 |
FA24 - 15F、2 5 F 、
40F、50F、80F |
外包氟塑料 |
铸铁内衬 氟塑料* |
氟塑料 |
氟橡胶 |
|
|
|
注：如介质是有机溶剂，订货时请注明。 |
|
