双金属温度计
双金属温度计是一种 适用于测量中低温的现场 检测...
双金属温度计




双金属温度计
产品型号:WSS系列

概述

  双金属温度计是一种 适用于测量中低温的现场 检测仪表,可用来直接测 量气体和液体的温度。与 玻璃温度计比较,具有无 汞害,读数清晰,坚固耐 用等优点。我公司生产多 种用途的双金属温度计, 规格品种齐全,质量稳定 可靠,可广泛应用于工业、 农业、国防及科研等领域 的各个部门。

结构特征与工作原理

  双金属温度计(以下简称温度计)是用绕成螺旋形的热双金属片作感温元件,并将它装在保护套内,一端固定(固定端),另一端(自由端)连接在一根细轴上,轴端装有指针。当温度发生变化时,感温元件的自由端随即 转动,通过细轴带动指针,在标度盘上指示出温度的变化;直型温度计则通过转向传动机构带动指针。表壳材料有 钢板、铸铝合金、不锈钢板。可调角型温度计的表头部份借助于波纹管,转角机构等零件,可以由角型到直型或从 直型到角型任意角度调整。

电接点双金属温度计则在结构上增添了电接触组、调节装置和出线盒等部件。在温度变化时,指针(动触点) 与预先设定的控温定触点(上限或下限)相接触或断开的瞬间,使控制线路中的继电器或接触器动作,从而实现自 动控温或报警的功能。

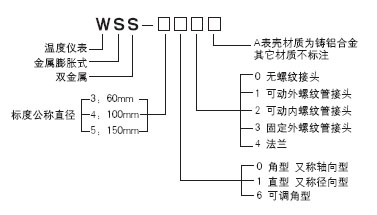

主要技术参数:   温度计型号及各符号的含义
(1)准确度等级:1.5级
(2)时间常数:护套管直径 d=6mm <30s ;
d=8、10、12mm <40s;
(3)护套管的公称压力:6.4 MPa(静压);
(4)护套管材料:1Cr18Ni9Ti。


型号规格
型式

型号

标度盘公称直径(mm)

测量范围(℃)

分格值(℃)

插入长度(mm)

护套管直径(mm)

安装螺纹(mm)

壳体材料型式

角型

WSS-301
WSS-302

60

-80~+40
-40~+80

2

75
100
150
200
250
300
注:311,0~50℃,L=75不能做

6

可动外螺纹M16×1.5

可动内螺纹M16×1.5

钢板

WSS-301A
WSS-302A

0~50

1

铸铝合金

0~100
0~150

2

直型

WSS-311A
WSS-312A

0~200
0~300

5

角型

WSS-401
WSS-402

100

-80~+40
-40~+80

2

75
100
150
200
250
300
400
500
750
1000
1250
1500
1750
2000

8
10
12

可动外螺纹M27×2

可动内螺纹M27×2

钢板

WSS-401A
WSS-402A

铸铝合金

直型

WSS-411
WSS-412

钢板

WSS-411A
WSS-412A

铸铝合金

角型

WSS-501
WSS-502

150

0~50

1

钢板

WSS-501A
WSS-502A

0~100
0~150

2

铸铝合金

直型

WSS-511
WSS-512

0~200
0~300

5

钢板

WSS-511A
WSS-512A

铸铝合金

可调角型

WSS-463

100

0~400
0~500

10

200
250
300
400
500

6

固定螺纹R1/2

不锈钢板

WSS-461
WSS-462

75
100
150
200
250
300
400
500
750
1000
1250
1500
1750
2000

10
12

可动外螺纹M27×2

可动内螺纹M27×2

不锈钢板

WSS-461A
WSS-462A

铸铝合金

注:
A 护套管材料:1Cr18Ni9Ti,要求其它材料须注明。
B 要求其它安装螺纹需另行洽商。
C 法兰连接须提供法兰标准号及规格。
D 温度计标度盘公称直径为φ100,φ150的插入长度为:
1)当护套管直径为φ8,插入长度范围75 mm~500 mm;
2)当护套管直径为φ10,插入长度范围75 mm~1000 mm;
3)当护套管直径为φ12,插入长度范围1250 mm~2000 mm。
E 要求其它护套管直径另行洽商。
