概 述
|
|
LZB-()W/WB系列微小流量玻璃转子流量计包括DN3、DN4、DN6、DN10四种通径。它可以检测气体或液体的 微小流量，且结构轻巧，调节灵敏，安装简单，广泛用于微量检测分析、环保、医疗、轻工、食品、科研等部门； 可为各种分析仪器、环保仪器、医疗设备及其它科学试验装置配套。 |
|
|
外形及安装尺寸 |

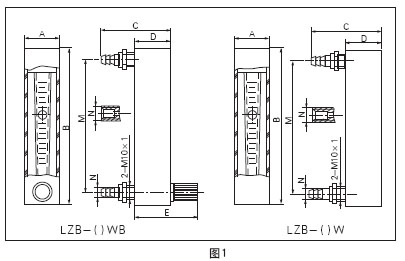

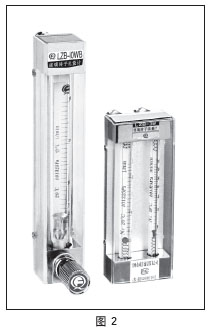

LZB-()WB系列流量计配有流量调节阀，外形及安装尺寸见图1和表1。
LZB-()W系列流量计不带流量调节阀，外形及安装尺寸见图1和表1。 |
|
|
|
|
|
表1 安装尺寸 |
单位：mm |
通径
DN |
型 号 |
尺 寸 |
N |
设备上 安装孔 |
备注 |
|
A |
B |
C |
D |
E* |
M |
皮管接咀 |
金属管接咀 |
|
3 |
LZB-3W
LZB-3WB |
26 |
136 |
50 |
24 |
< 50 |
116 |
Φ8 |
M10×1 |
2-Φ11 |
|
|
4 |
LZB-4W
LZB-4WB |
28 |
136 |
56 |
27.5 |
< 52 |
116 |
Φ8 |
M10×1 |
2-Φ11 |
|
6 |
LZB-6W
LZB-6WB |
28 |
136 |
58 |
29.5 |
< 55 |
116 |
Φ10 |
M10×1 |
2-Φ11 |
|
10 |
LZB-10W
LZB-10WB |
28 |
160 |
60 |
29.5 |
< 55 |
140 |
Φ11 |
M10×1 |
2-Φ11 |
|
|
注:*LZB-()WB系列专有。接咀可选用：快速接口、卡套接口。 |
|
|
接触测量流体的零部件材质 |
|
零部件 |
基 座 |
接管咀 |
浮 子 |
锥形管 |
密封垫片 |
|
材 质 |
普通型 |
HPb59-1
黄 铜 |
HPb59 -1
黄 铜 |
1Cr18Ni9Ti 不锈钢 玛瑙、有机玻璃 |
硬质玻璃 |
丁腈橡胶 |
|
防腐型 |
1Cr18Ni9Ti
不锈钢 |
1Cr18Ni9Ti
不锈钢 |
1Cr18Ni9Ti不锈钢 玛瑙 |
硬质玻璃 |
氟橡胶 |
|
|
* 对零部件材质有特殊要求，请另外说明 |
|
型号规格及技术参数 |
通径
DN (mm) |
型 号 |
测量范围 |
准确度 等 级 |
锥管长度
(mm) |
允许被测流体状态 |
|
水，20℃ |
空气,20℃,101325Pa |
温度(℃) |
压力(MPa) |
|
3 |
LZB-3W
LZB-3WB |
(0.4～4)ml/min
(0.6～6)ml/min (1～10)ml/min (1.6～16)ml/min (2.5～25)ml/min (4～40)ml/min (6～60)ml/min (10～100)ml/min |
(6～60)ml/min
(10～100)ml/min
(16～160)ml/min
(25～250)ml/min
(40～400)ml/min
(60～600)ml/min
(0.1～1)L/min
(0.16～1.6)L/min |
4 |
100 |
0～60 |
≤0.2 |
|
4 |
LZB-4W
LZB-4WB |
(16～160)ml/min
(25～250)ml/min
(40～400)ml/min |
(0.3～3)L/min
(0.6～6)L/min
(0.7～7)L/min |
|
6 |
LZB-6W
LZB-6WB |
(40～400)ml/min
(60～600)ml/min
(0.1～1)L/min |
(0.7～7)L/min
(1～10)L/min
(1.5～15)L/min |
2.5 |
|
10 |
LZB-10W
LZB-10WB |
(0.1～1)L/min
(0.16～1.6)L/min |
(3～30)L/min
(5～45)L/min |
120 |
|
|
注：特殊流量测量范围，请另外说明。 |
|
