概 述

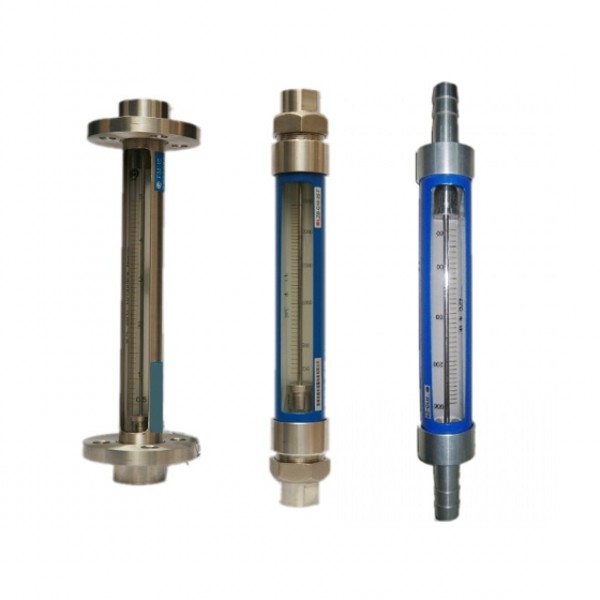

G/R/F10、20、30型玻璃转子流量计的连接有管螺纹(G10、20、30型)、软管(R10、20、30型);法兰(F10、20、30型)三种方式。其耐压和耐温均高于原有相同通径的LZB/LZJ系列玻璃转子流量 计产品;分普通型(测量一般无腐蚀流体)和耐腐型(测 量的腐蚀性流体)两种。产品体积小、结构轻巧,外形 美观,维修方便、安全可靠,安装简单。F10、20、30型 法兰可转动,与现场管道法兰孔吻合。
G/R/F10、20、30型玻璃转子流量计可替代引进成套设备上的玻转仪表,广泛的应用于化工、轻工、制药、食品、造纸、环保和计量测量、科研等部门,测量单项非脉动流体(气体或液体)的流量。
外形及边接尺寸 |
|
单位:mm |
通径 |
窗口尺寸
a×b |
G10 |
R10 |
F10 |
L |
C |
管螺纹 |
L |
C |
D |
L |
C |
D |
E |
DN15 |
26×230 |
408 |
52 |
G1/2″ |
400 |
Φ17 |
Φ43 |
310 |
Φ65 |
Φ95 |
4-Φ14 |
*G3/8″ |
*NPT1/2 |
DN25 |
32×230 |
414 |
75 |
G1″ |
450 |
Φ27 |
Φ60 |
310 |
Φ85 |
Φ115 |
4-Φ14 |
*G3/4″ |
*NPT1 |
DN40 |
40×230 |
424 |
92 |
G11/2″ |
450 |
Φ44 |
Φ78 |
310 |
Φ110 |
Φ145 |
4-Φ18 |
*NPT11/2 |
DN50 |
50×230 |
426 |
116 |
G2″ |
450 |
Φ54 |
Φ98 |
310 |
Φ125 |
Φ160 |
4-Φ18 |
*NPT2 |
|
|
|
|
单位:mm |
通径 |
G20 |
R20 |
F20 |
L |
D |
管螺纹 |
L |
D |
C |
L |
D |
C |
E |
DN15 |
375 |
Φ58 |
G1/2″ |
″ 400 |
Φ58 |
Φ17 |
425 |
Φ95 |
Φ65 |
4-Φ14 |
*G3/8 |
*NPT1/2 |
DN25 |
375 |
Φ74 |
G1″ |
450 |
Φ74 |
Φ27 |
425 |
Φ115 |
Φ85 |
4-Φ14 |
*G3/4″ |
*NPT1 |
DN40 |
375 |
Φ92 * |
G11/2 |
450 |
Φ92 |
Φ44 |
425 |
Φ145 |
Φ110 |
4-Φ18 |
NPT11/2 |
DN50 |
375 |
Φ112 |
G2″ |
450 |
Φ112 |
Φ54 |
425 |
Φ160 |
Φ125 |
4-Φ18 |
*NPT2 |
|
注:可加装标尺板 |
|
|
|
单位:mm |
通径 |
窗口尺寸a×b |
G30 |
R30 |
F30 |
L |
C |
管螺纹 |
L |
C |
D |
L |
C |
D |
E |
DN15 |
28×230 |
375 |
52* |
G1/2″ |
400 |
Φ17 |
Φ43 |
310 |
Φ65 |
Φ95 |
4-Φ14 |
*G3/8″ |
NPT1/2 |
DN25 |
32×230 |
375 |
75 |
G1″ |
450 |
Φ27 |
Φ60 |
310 |
Φ85 |
Φ115 |
4-Φ14 |
*G3/4″ |
*NPT1 |
DN40 |
45×230 |
375 |
92 |
G11/2 |
″450 |
Φ44 |
Φ78 |
310 |
Φ110 |
Φ145 |
4-Φ18 |
*NPT11/2 |
DN50 |
55×230 |
375 |
116 |
G2″ |
450 |
Φ54 |
Φ98 |
310 |
Φ125 |
Φ160 |
4-Φ18 |
*NPT2 |
|
注:可加装标尺板 |
|
|
型号规格及技术参数 |
通径 DN (mm) |
普通型 |
耐腐型 |
测量范围 |
压损(pa) |
允许被测流体状态 |
准确度 等Φ 级 |
水(20℃)L/h |
空 气(20℃/101325Pa)m3/h |
压力(MPa) |
温度(℃) |
15 |
G10/20/30-15
R10/20/30-15
F10/20/30-15 |
G10/20/30-15F
R10/20/30-15F
F10/20/30-15F
|
10~100
16~160
25~250
40~400
63~630 |
0.12~1.2
0.2~2
0.3~3
0.5~5
0.8~8
1.2~12
2~20 |
1000
1100
1200
1700
2000
2500
3000 |
≤1.0 |
-20~+120 |
2.5 |
25 |
G10/20/30-25
R10/20/30-25
F10/20/30-25 |
G10/20/30-25F
R10/20/30-25F
F10/20/30-25F
|
63~630
100~1000
160~1600
250~2500 |
2~20
3~30
5~50
6~60 |
2800
4000
5000
6000 |
40 |
G10/20/30-40
R10/20/30-40
F10/20/30-40 |
G10/20/30-40F
R10/20/30-40F
F10/20/30-40F
|
160~1600
250~2500
400~4000 |
5~50
8~80
12~120 |
3400
4000
5000 |
≤0.9 |
50 |
G10/20/30-50
R10/20/30-50
F10/20/30-50 |
G10/20/30-50F
R10/20/30-50F
F10/20/30-50F
|
400~4000
630~6300
(1~10)m3/h |
12~120
20~200
30~300 |
4800
6500
8500 |
≤0.7 |
|
注:1、进入流量计流体的压力,液体至少是压损的两倍,气体必须超过5倍压损。
2、需准确度等级1.5级,请在订单上注明。
3、耐腐型四氟浮子最大流量比普通型低一流量等级。
4、耐腐型衬四氟仅为F10和F30系列,型号为:F10-()FO,F30-()FO |
|
流量计接触测量流体的零部件材质 |
零部件 |
型 号 |
G10 - ( ) |
G10 - ( )F |
R10 - ( ) |
R10 - ( ) F |
F10 - ( ) |
F10 - ( )F |
G0 - ( ) |
G20 - ( )F |
R20 - ( ) |
R20 - ( ) F |
|
F20 - ( )F |
|
G30 - ( )F |
|
R30 - ( ) F |
|
F30 - ( )F |
浮 子 |
1Cr18Ni9Ti不锈钢 |
1Cr18Ni9Ti不锈钢 |
1Cr18Ni9Ti不锈钢 |
上、下止档 |
尼龙 |
氟塑料 |
尼龙 |
氟塑料 |
尼龙 |
氟塑料 |
密封件 |
丁腈橡胶 |
氟橡胶 |
丁腈橡胶 |
氟橡胶 |
丁腈橡胶 |
氟橡胶 |
管螺纹接头 |
碳钢(镀锌) |
1Cr18Ni9Ti不锈钢 |
— |
— |
接头座 |
铝 |
1Cr18Ni9Ti不锈钢 |
— |
— |
软管接头 |
— |
铝 |
1Cr18Ni9Ti不锈钢 |
— |
法兰接头 |
— |
— |
铝 |
1Cr18Ni9Ti不锈钢 |
|
注:需选用其它特殊材质,请另外说明 |
