分流转子流量计
产品型号:LZB-FL

概述

        LZB-FL系列分流转子流量计(成丰分流转子流量计)是以主管道的节流装置(即孔板)与分流管道的转子流量计(玻璃转子流量计、金属管浮子流量计)相结合,通过测量分流管道的分流流量而得到主管道流量的一种仪表。



技术参数



测量准确度 5%
最大工作压力 0.75Mpa
最高工作温度 气体 35℃
液体 75℃
环境温度 0-60℃













特点

  • 用稳定的小口径流量计实现大流量的测量。
  • 读数方便,使用维护简单,结构设计紧凑。
  • 清晰或更换刻度管时,不需要停止主管道的流量(带断流阀)
  • 该系列流量计利用差压式流量计的原理并采用孔板机械原理,使用范围广。
  • 范围度为5:1
  • 与金属管浮子流量计组合后,可实现(4-20)mA电流信号输出。

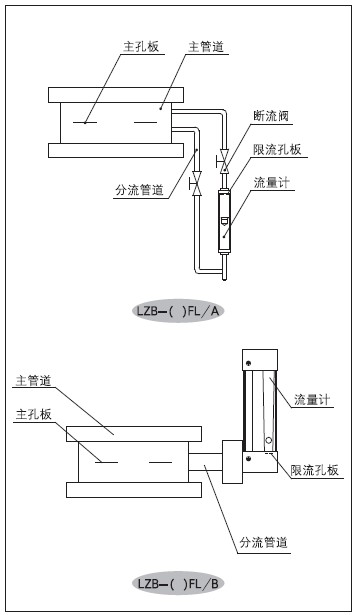

结构与形式

           LZB-()FL系列流量计有主管道、主孔板、分流管道、限流孔板、转子流量计和断流阀(可选)组成。
           LZB-()FL/A系列采用法兰连接(或夹持),流量计选用DN15流量计,分流管道采用1/2"管道,流量计两端都安装断流阀。该系列流量计有8种安装形式可供选择。
          LZB-()FL/B系列采用法兰夹装连接。用户可任意改变水平或垂直安装。该系列采用DN10流量计,结构小巧紧凑,可选择带断流阀。
          LZB-()FL/G系列采用管螺纹连接,可测量小口径的流量(DN15-DN50),其特点和LZB-()FL/B基本相同





测量范围

通径 测量范围
水(压差上限60Kpa)
温度℃ 压力(Mpa)
15 20L/min 0~120 ≤1.0
20 50 L/min
25 100L/min
32 200L/min
40 200L/min
50 300L/min
65 500L/min
80 1000L/min
100 1000L/min
150 3m³/min
200 400m³/h
250 650m³/h
300 900m³/h

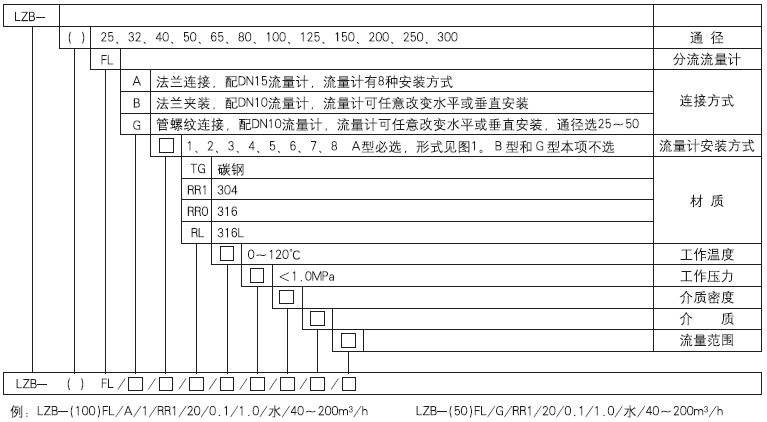

选型
